液體渦輪流量計是一種用于測量液體流量的流量計，液體渦輪流量計由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導出流量或總量。當液體流過渦輪時，它會使渦輪旋轉，并且渦輪的旋轉速度與液體流速成正比。液體渦輪流量計可以測量渦輪旋轉的速度，并將其轉換為液體流量。液體渦輪流量計適用于測量各種類型的液體流量，包括水、燃料、油和化學液體等。液體渦輪流量計的優點包括高精度、可靠性好、測量范圍廣、維護簡單等。
工作原理 / WORKING PRINCIPLE

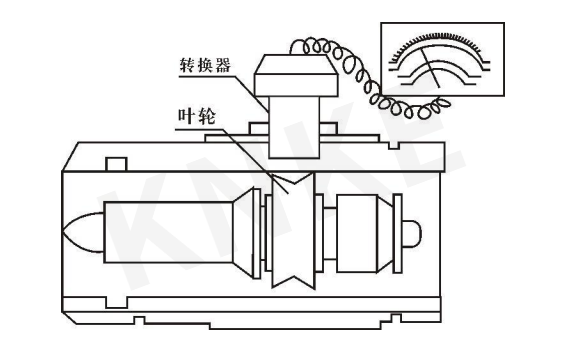

液體渦輪流量計的工作原理是當被測液體流經流量計傳感器時，其內部葉輪借助液體動能而旋轉，此時，葉輪葉片使檢出裝置中的磁阻發生周期性變化。因此，在檢出線圈兩端就感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示單元。顯示單元中的單片機系統根據測量出的脈沖數和本流量計儀表系數 K 進行運算，并顯示出瞬時流量和累計總量。
儀表系數與瞬時流量、頻率、脈沖數、累計總量的關系為：K=f/Q和K=N/V
式中：
f—流量信號頻率（Hz）
Q—瞬時流量（m3/s,或/L/s）
K—儀表系數（1/m3 或 1/L）
N—脈沖數
V—體積總量（m3）
應用領域 / APPLICATION AREA
● 化工工業，測量各種化學品的流量，例如酸、堿、溶劑等。
● 石油和天然氣工業，測量石油和天然氣的流量。
● 食品和飲料工業，測量食品和飲料的流量，例如果汁、牛奶、啤酒等。
● 制藥工業，測量制藥過程中各種液體的流量。
● 水處理工業測量各種水流量，例如自來水、污水等。
產品特點 / PRODUCT FEATURES
● 具有更高的精度，可以滿足對流量測量精度要求較高的應用場合。
● 可以測量更大的流量范圍，適用于液體流量范圍廣泛的應用場合。
● 具有較高的抗電磁干擾和抗振動能力。
● 采用優質的材料和先進的制造技術，因此具有更高的可靠性和穩定性。
● 液體渦輪流量計設計緊湊，易于安裝和維護。
● 現場顯示型鋰電池供電，可連續使用3年以上。
● 結構緊湊輕巧，安裝維護方便，流通能力大。
● 適用高壓測量，儀表表體上無開孔。

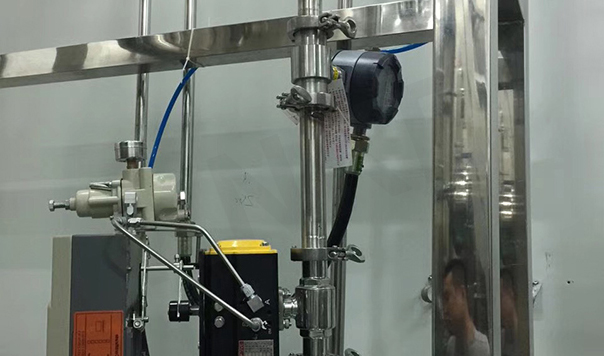

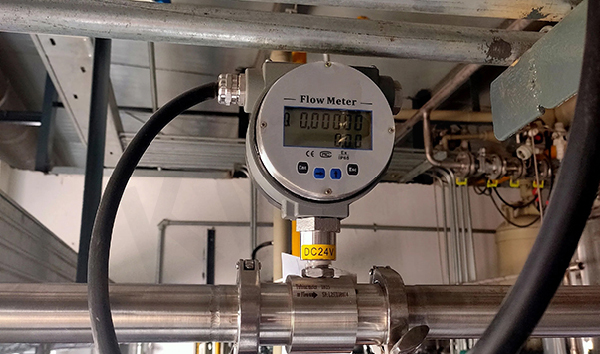

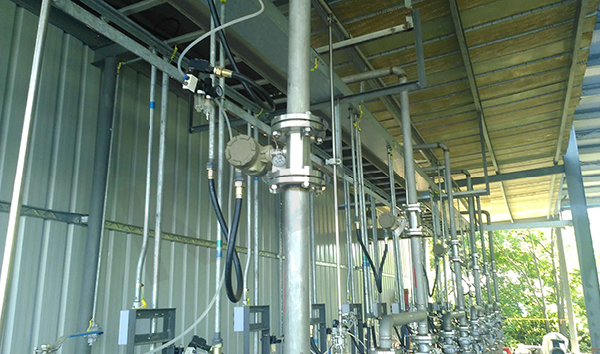

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口電磁流量計 |
| 是否可定制 | 可定制 |
| 是否進口 | 是 |
| 口徑范圍 | DN4 ~ DN200 |
| 連接方式 | 螺紋連接、法蘭連接 |
| 精度等級 | ±0.5% 、 ±0.2%（定制） |
| 量 程 比 | 1:10、1:15、1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-20℃~+150℃ 環境溫度： -20℃~+60℃ |
| 相對濕度：5%~90% 大氣壓力： 86kpa~106kpa | |
| 信號輸出 | 脈沖信號、4~20mA |
| 通訊輸出 | RS485通訊、HART協議等 |
| 工作電源 | 外電源：+24VDC±15% 內電源：1組3.6V鋰電池 |
| 信號線接口 | 豪斯曼接頭或自帶三芯線纜 防爆型：內螺紋M20X1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
