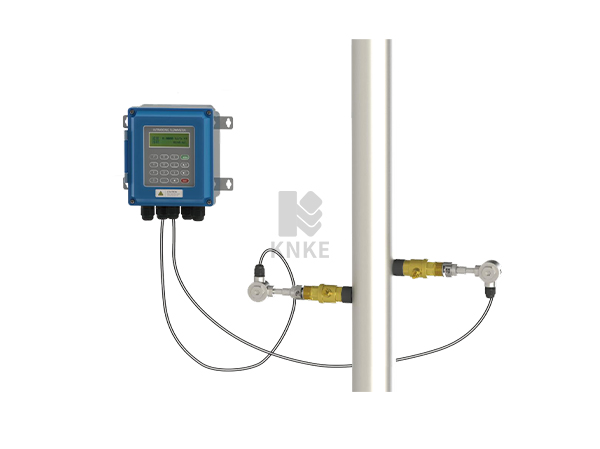

進口插入式超聲波流量計產品采用超聲波時間差原理測量流量，可實現DN15~DN6000管道流量測量。插入式超聲波流量計無需截?cái)喙艿?，可通過直接插入管道開孔的方式安裝，安裝施工量小，可選配帶壓不停水安裝，且不受管道壁面情況影響，直接與介質接觸。
美國KNKE科恩科品牌的進口插入式超聲波流量計還可選配超聲波熱量計量功能，為供熱供暖行業的供熱效率提供參考。進口插入式超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平。具有穩定性好、零點漂移小、測量準確度高，量程比寬抗干擾性強等特點。 它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。尤其可以解決其它儀表不能開管測量的介質的流量測量問題。廣泛應用于供熱供暖，市政供水，移動多點測量等場景和領域。

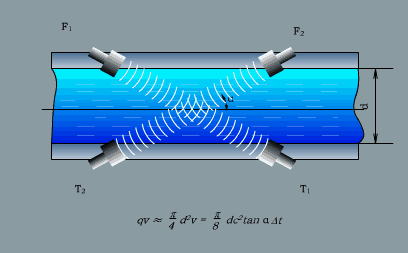

工作原理 / WORKING PRINCIPLE
插入式超聲波流量計的工作原理是在安裝上可以不斷流，利用專門工具在有水的管道上打孔，把換能器插入管道內，完成安裝。優于其他超聲波流量計在于由于換能器在管道內，其信號的發射、接受只經過被測介質，而不經過管壁和襯里，所以其測量不受管質和管襯材料限制。
應用領域 / APPLICATION AREA
● 用于測量水、污水、石油、化工、食品等各種流體介質的流量。
● 適用于各種管道直徑和材質，例如金屬、非金屬、塑料等。
● 可廣泛應用于工業自動化控制、流量計量、能源管理等領域。
● 熱量計量收費
● 燃料油相關行業
產品特點 / PRODUCT FEATURES
● 能夠測量大范圍的流量，精度高，測量范圍一般在0.1m/s~10m/s之間。
● 能夠自動修正流體的溫度、壓力、密度等參數的影響，提高了測量的精度。
● 具有良好的抗干擾性能，能夠適應惡劣的工作環境。
● 由于采用了非接觸式測量，所以不會產生壓力損失，節省能源。
● 安裝形式靈活，傳感器可采用插入、管段或外夾形式安裝。
● 產品采用超聲波時間差原理，準確度可達1.0%。
● 抗干擾能力強, 工作穩定可靠，接口豐富。
● 流量計零部件按照高防護等級標準設計, 可適用惡劣的工作環境。

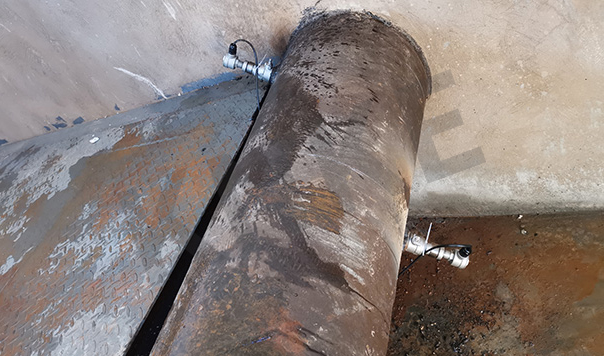

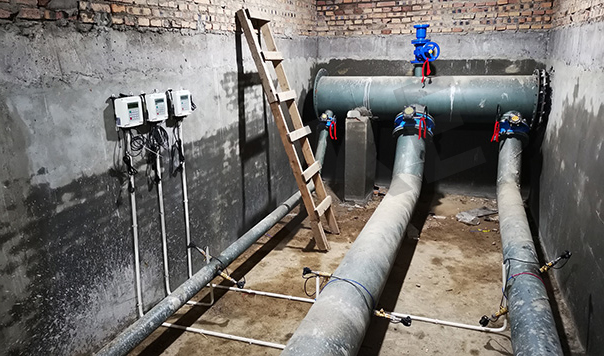

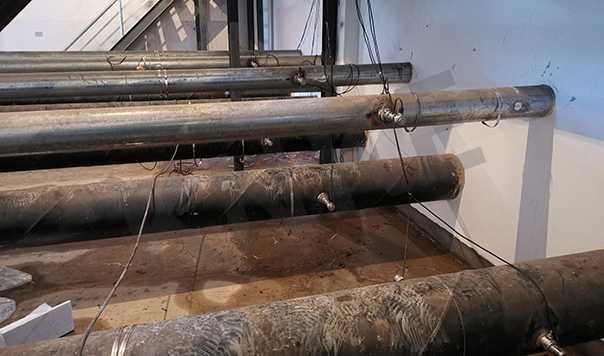

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口插入式超聲波流量計 |
| 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 管段式： 流量計：±0.5% 熱量計：±1.0% |
| 外夾式： 流量計：±1.0% 熱量計：±2.0% | |
| 插入式： 流量計：±1.0% 熱量計：±2.0% | |
| 顯 示 | 2×10背光型漢字或者2×20字符型液晶顯示器,支持中、英、意三種語言 |
| 信號輸出 | 1路4-20mA電流輸出，阻抗0～1K，精度0.1% |
| 1路OCT脈沖輸出（脈沖寬度6～1000ms，默認200ms） | |
| 1路繼電器輸出 | |
| 信號輸入 | 可連接三線制PT100鉑電阻，實現熱量測量 |
| 通訊接口 | 隔離RS485串行接口，支持MODBUS等協議 |
| 線纜說明 | 定制雙絞線，一般情況下50米，選用RS485通訊，傳輸距離可達千米以上 |
| 管 材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 50～6000mm |
| 直 管 段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
| 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30～+160℃ |
| 濁 度 | 10000ppm且氣泡含量小 |
| 流 速 | 0～±12m/s |
| 溫 度 | 主機：-20℃～+60℃；流量傳感器：-30℃～+160℃ |
| 濕 度 | 主機：85% RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
| 電 源 | DC8V～36V 或 AC85V～264V |
| 功 耗 | 1.5W |
