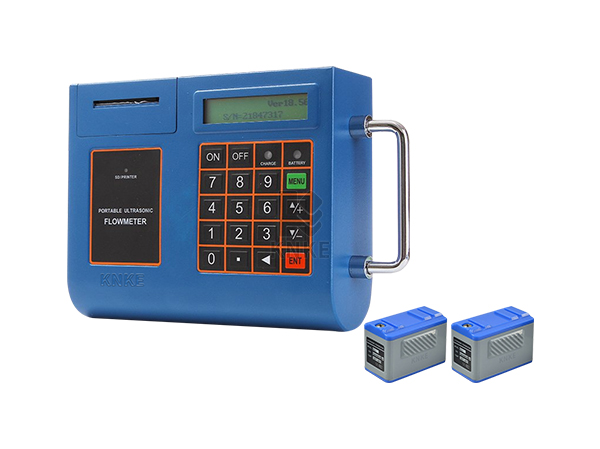

進口便攜式超聲波流量計產品采用超聲波時間差原理測量流量，可實現DN15~DN6000管道流量測量，移動多點測量流量，移動多點測量流量，電池供電，測量時間總計可達20小時，且自帶打印功能，直接打印測量結果及設置參數。還可以再測量流量的基礎上，選配超聲波熱量計量功能，為供熱供暖行業的供熱效率提供參考。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間相同，介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
科恩科KNKE品牌進口便攜式超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平。具有穩定性好、零點漂移小、測量準確度高，量程比寬抗干擾性強等特點。 它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。尤其可以解決其它儀表不能開管測量的介質的流量測量問題。廣泛應用于供熱供暖，市政供水，移動多點測量等場景和領域。
工作原理 / WORKING PRINCIPLE

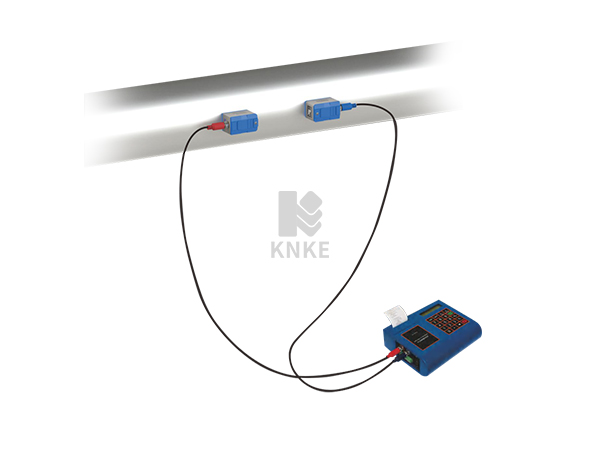

便攜式超聲波流量計的工作原理是利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。 當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。
應用領域 / APPLICATION AREA
●供熱供暖行業
●水務市政
●燃料油
●熱量計量收費
●水處理行業
產品特點 / PRODUCT FEATURES
● 電池供電，便于攜帶，多點測量，可以用于移動計量檢測。

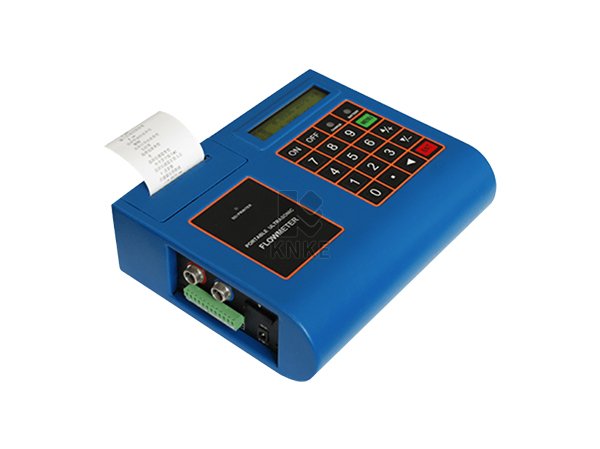

● 自帶打印計量數據功能。
● 適用口徑范圍廣，測量過程不用開管。
● 采用時差式原理，準確度可達1.0%。
● 故障自診斷功能，斷電后數據不丟失。

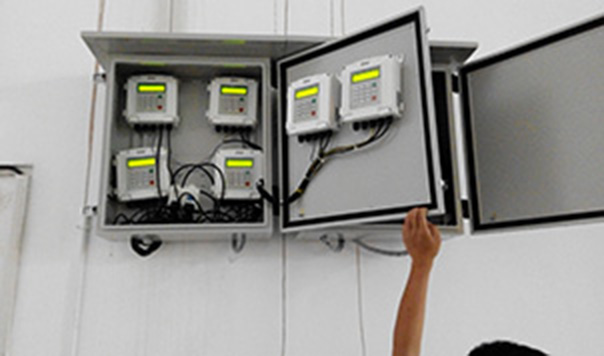

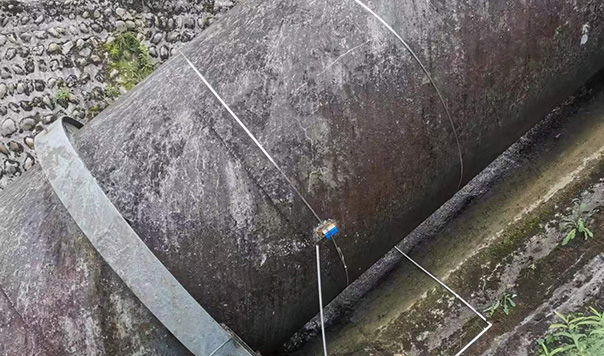

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口便攜式超聲波流量計 |
| 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 流量：優于±1.0% |
| 顯 示 | 2×10背光型漢字或者2×20字符型液晶顯示器,支持中、英、意三種語言 |
| 信號輸出 | 1路4-20mA電流輸出，阻抗0-1K，精度0.1% |
| 1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | |
| 1路繼電器輸出 | |
| 信號輸入 | 3路4-20mA電流輸入，精度0.1%，可采集溫度，壓力、液位等信號。 |
| 可連接三線制PT100鉑電阻，實現熱量測量。 | |
| 通訊接口 | 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MOD485等協議 |
| 數據記錄 | 熱敏打印機，外置SD卡，容量可達2Gb |
| 管 材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 15～6000mm |
| 直 管 段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
| 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30℃～+160℃ |
| 濁 度 | 10000ppm且氣泡含量小 |
| 流 速 | 0～±12m/s |
| 溫 度 | 主機：-20℃～+60℃；流量傳感器：-30℃～+160℃ |
| 濕 度 | 主機：85% RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
| 電 源 | 8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充電可持續工作20小時以上 |
| 選配4-20mA輸出信號，可連續工作8小時 | |
| 使用AC90～260V電源適配器，可實現不間斷測量。 | |
| 功 耗 | 1.5W |
